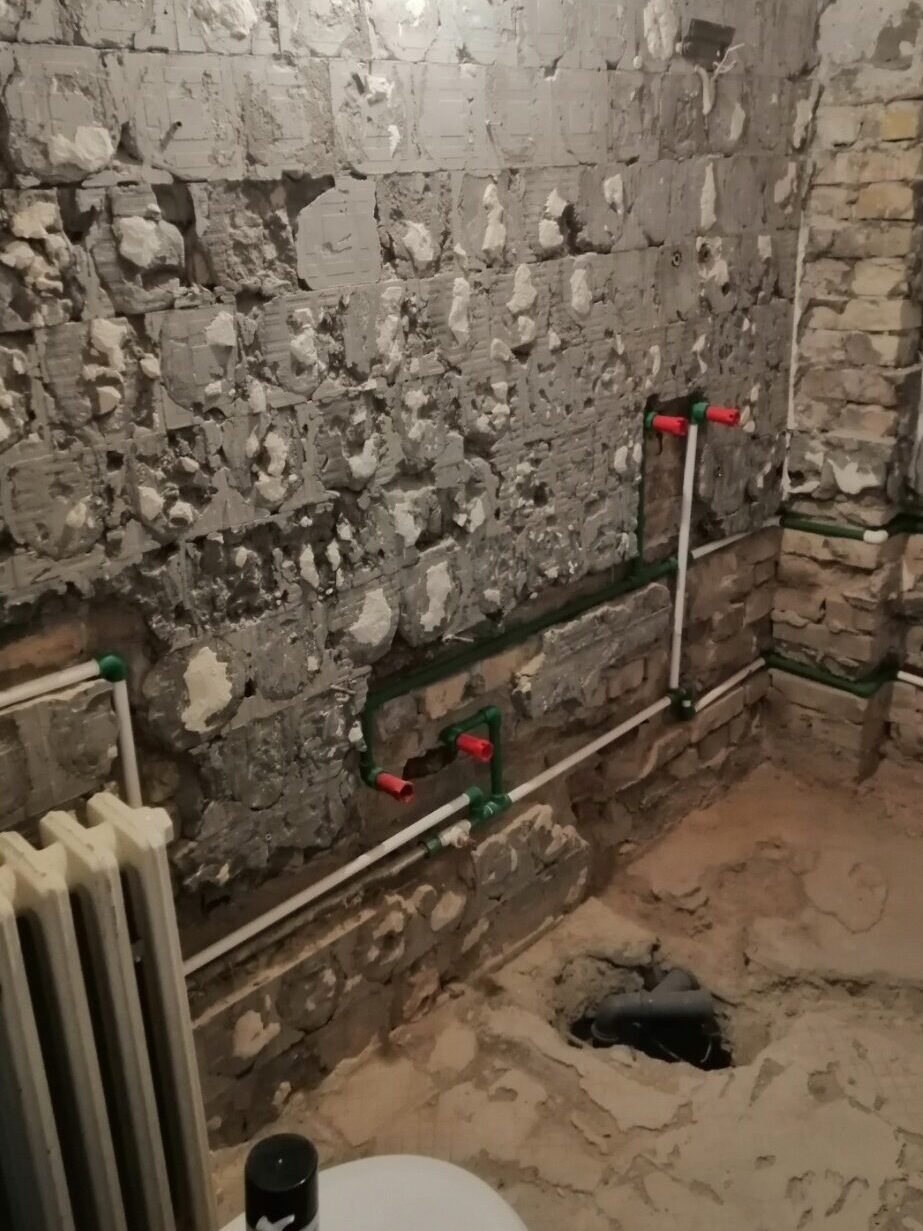

Postavljanje instalacija za kupatilo izvedeno je nakon uklanjanja starih zidnih obloga i otvaranja prostora potrebnog za novi vodovodni razvod. Na fotografijama se vide zelene PPR cevi sprovedene kroz pripremljene horizontalne i vertikalne kanale, kao i završni izvodi sa zaštitnim čepovima koji će kasnije služiti za povezivanje sanitarne opreme.
Kupatilo je u ovoj fazi još uvek potpuno otvoreno, pa su svi spojevi, promene pravca i priključna mesta dostupni za pregled. To je najvažniji trenutak za proveru instalacije, jer će cevi nakon malterisanja, hidroizolacije i postavljanja keramike ostati skrivene unutar zidova.
Na ovom radu ekipa Vodoinstalater Novi Sad izvela je novi razvod prema planiranom rasporedu kupatila, pripremila priključke i ostavila instalaciju dostupnom za kontrolu pre nastavka građevinskih radova.
Postavljanje instalacija za kupatilo prema novom rasporedu
Pre montaže cevi potrebno je odrediti konačan položaj svih elemenata koji će koristiti vodu. Visina i pravac priključaka zavise od toga gde će se nalaziti umivaonik, slavine, tuš, WC šolja, bojler, mašina za veš ili druga oprema predviđena projektom.

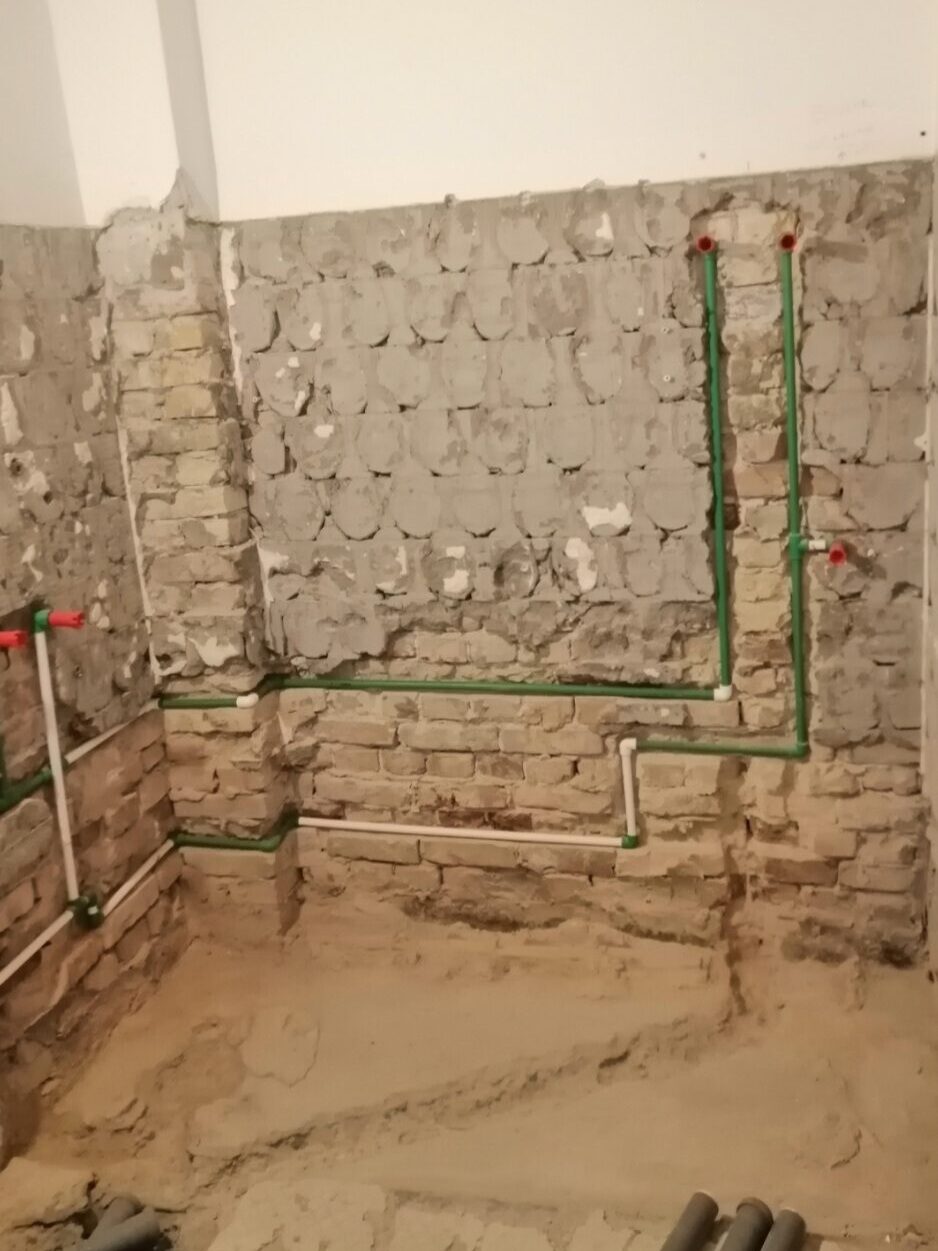

Na fotografijama se vidi da su instalacije raspoređene preko više zidova. Glavni horizontalni vodovi prolaze kroz donju zonu, dok se pojedine cevi vertikalno podižu prema višim priključnim tačkama. Ovakav raspored omogućava da se svaki potrošač poveže bez dugih spoljašnjih nastavaka i nepotrebnog ukrštanja cevi.
Priključci ne smeju biti postavljeni približno. Potrebno je proveriti njihovu visinu, međusobni razmak i dubinu u odnosu na buduću završnu površinu zida. Izvod koji ostane preduboko može otežati montažu ventila i baterije, dok previše izvučen priključak može smetati postavljanju rozete ili sanitarnog elementa.
Kompletno postavljanje vodovodnih i kanalizacionih instalacija zato se izvodi prema unapred definisanom rasporedu kupatila, a ne samo prema trenutno dostupnim otvorima u zidu.
Vođenje PPR cevi kroz otvorene zidove

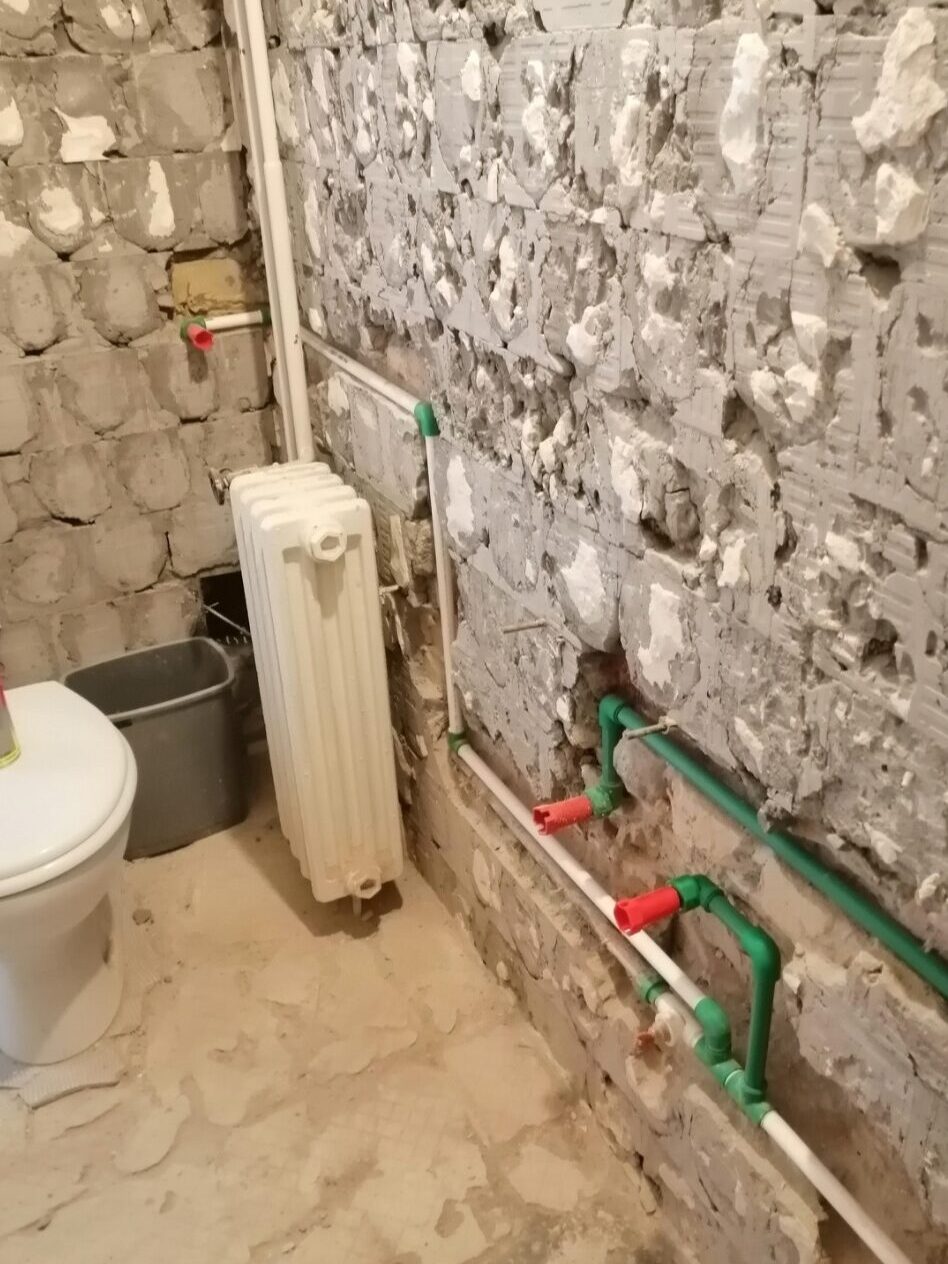

Zelene PPR cevi postavljene su kroz kanale otvorene u starom zidu. Horizontalni delovi razvoda prate donju zonu prostorije, dok se na odgovarajućim mestima izvode grananja i vertikalna podizanja.
Svaka promena pravca zahteva odgovarajući spojni element. Cevi treba voditi pregledno, sa što manje nepotrebnih kolena i nastavaka. Veći broj spojeva komplikuje instalaciju i povećava broj mesta koja treba proveriti pre zatvaranja zida.
Na prikazanom radu cevi su prilagođene postojećem stanju prostorije. Zidovi su delimično očišćeni do opeke, a kanali su otvoreni samo tamo gde je bilo potrebno sprovesti novi razvod. Time se izbegava rušenje površina koje nisu povezane sa instalacijom.
U kupatilu se mogu videti i postojeći elementi koji ostaju dostupni tokom radova. Novi vodovi moraju biti postavljeni tako da ne ometaju druge instalacije, završnu obradu zida i kasniju montažu opreme.
Priprema priključaka za sanitarnu opremu
Crveni i zeleni zaštitni završeci na fotografijama označavaju mesta na kojima su ostavljeni priključci. Njihova uloga je da sačuvaju unutrašnjost cevi od prašine, maltera i građevinskog otpada dok traju ostali radovi.
Priključne tačke moraju biti stabilno učvršćene. Kada se kasnije montiraju ventili, slavine i priključna creva, na izvod se prenosi sila zatezanja. Ako cev nije dobro fiksirana, priključak može da se pomeri unutar zida ili da dodatno optereti spoj.
Priprema izvoda mora biti usklađena sa konkretnim modelima sanitarne opreme. Razmak za zidnu bateriju, visina priključka za vodokotlić ili položaj dovoda za umivaonik ne određuju se na isti način.
Zbog toga je preporučljivo da raspored sanitarija bude poznat pre početka adaptacije kupatila. Naknadna promena položaja opreme može zahtevati ponovno štemovanje i prepravku već postavljenih cevi.
Fiksiranje cevi pre zatvaranja kanala
PPR cevi ne treba ostaviti slobodne u širokom zidnom kanalu. Pre zatvaranja proverava se da li su pravilno pričvršćene i da li će ostati u istom položaju tokom nanošenja maltera i drugih materijala.
Posebno se kontrolišu kolena, račve i završni priključci. To su mesta na kojima se prilikom montaže i kasnijeg korišćenja mogu pojaviti dodatna opterećenja. Ako je potrebno korigovati ili dodatno učvrstiti pojedini segment, rad je povezan sa uslugom fiksiranja i zamene cevi.
Cevi takođe ne treba pritiskati direktno oštrim delovima opeke ili drugim tvrdim ivicama. Kanal se po potrebi dodatno čisti i priprema kako bi instalacija imala stabilan položaj bez lokalnog pritiska na jedan deo cevi.
Pre zatvaranja korisno je fotografisati kompletan razvod. Fotografije kasnije pokazuju pravac vodova i pomažu da se izbegne bušenje na mestima kroz koja prolazi instalacija.
Provera instalacije pod pritiskom
Kada su cevi povezane i priključci učvršćeni, vodovodna instalacija proverava se pod pritiskom. Tokom kontrole pregledaju se svi dostupni spojevi, kolena, račve i završni izvodi.
Zidni kanali ne treba da se zatvaraju neposredno nakon montaže. Instalacija mora ostati vidljiva dok se ne potvrdi da nema kapanja, vlaženja ili pada pritiska. Čak i veoma malo propuštanje unutar zida kasnije može izazvati vlagu, oštećenje keramike i potrebu za ponovnim rušenjem.
Pored nepropusnosti proverava se i stabilnost cevi. Puštanje vode ne sme da izaziva vidljivo pomeranje priključaka ili naprezanje na mestima promene pravca.
Tek kada se potvrdi da sistem pravilno radi, instalacija je spremna za zatvaranje.
Priprema zidova za keramičarske radove
Nakon uspešne provere otvoreni kanali se zatvaraju, a zidovi ravnaju za naredne slojeve. Cevi moraju ostati potpuno zaštićene, dok završni izvodi ostaju dostupni na precizno određenim mestima.
Ovaj deo posla direktno je povezan sa pripremom za keramičare. Zid mora biti dovoljno ravan za hidroizolaciju i keramiku, a oko svakog priključka treba ostaviti pravilno oblikovan otvor.
Keramičarski radovi ne treba da započnu dok nisu provereni položaj odvoda, visina svih izvoda i raspored sanitarija. Korekcije su jednostavnije dok je zid još otvoren nego nakon postavljanja pločica.
Po završetku keramike pristupa se montaži sanitarija, ventila, baterija i ostale opreme. Tada se svaki priključak ponovo proverava tokom puštanja vode i redovnog rada uređaja.
Za informacije koje se odnose na javni vodovodni i kanalizacioni sistem dostupan je zvanični sajt JKP „Vodovod i kanalizacija” Novi Sad.
Ovaj posao je deo sekcije Radovi, u kojoj su prikazane stvarne vodoinstalaterske intervencije sa terena. Izvedeno postavljanje instalacija za kupatilo obuhvatilo je otvaranje potrebnih zidnih trasa, montažu novih PPR cevi, pripremu priključaka i kontrolu sistema pre zatvaranja zidova.
