Sečenje betona – priprema za zidanje šahte izvedeno je na dvorišnoj betonskoj površini kako bi se otvorio potreban prostor za pristup podzemnim instalacijama i formiranje novog revizionog otvora. Na fotografijama se vidi precizno isečen pravougaoni deo ploče, uklonjen materijal i završna faza u kojoj je površina oko buduće šahte ponovo betonirana.
Kod ovakvog rada nije dobro nekontrolisano razbijati beton na velikoj površini. Pre početka se određuju dimenzije otvora, položaj postojećih cevi i prostor potreban za bezbedan rad. Beton se zatim seče po jasno obeleženim linijama, čime se dobija uredna granica između dela koji se uklanja i ploče koja ostaje.
Na ovom objektu ekipa Vodoinstalater Novi Sad izvela je otvaranje betonske površine, pripremu iskopa i završno oblikovanje prostora oko kružnog revizionog otvora.
Sečenje betona – priprema za zidanje šahte

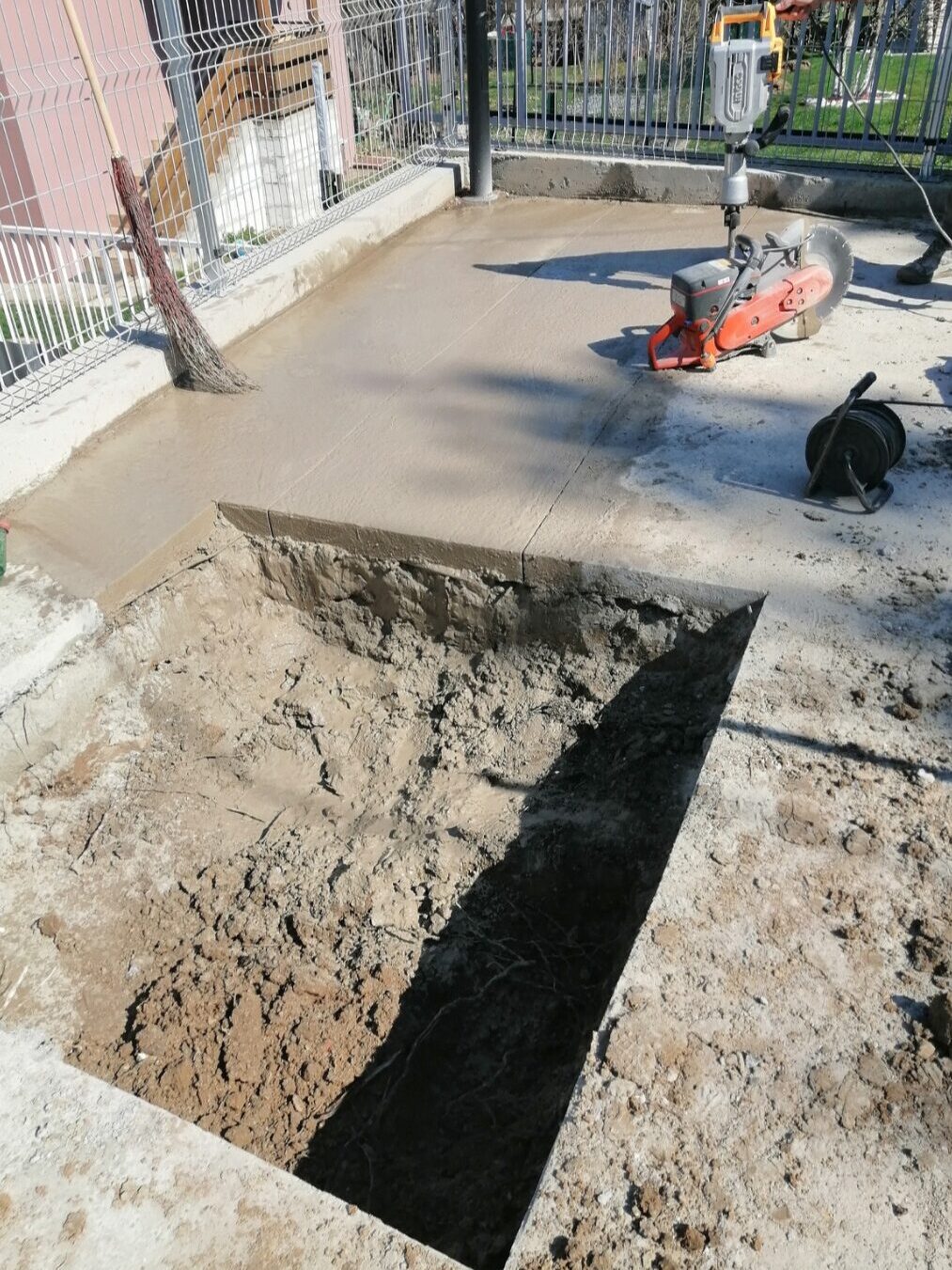

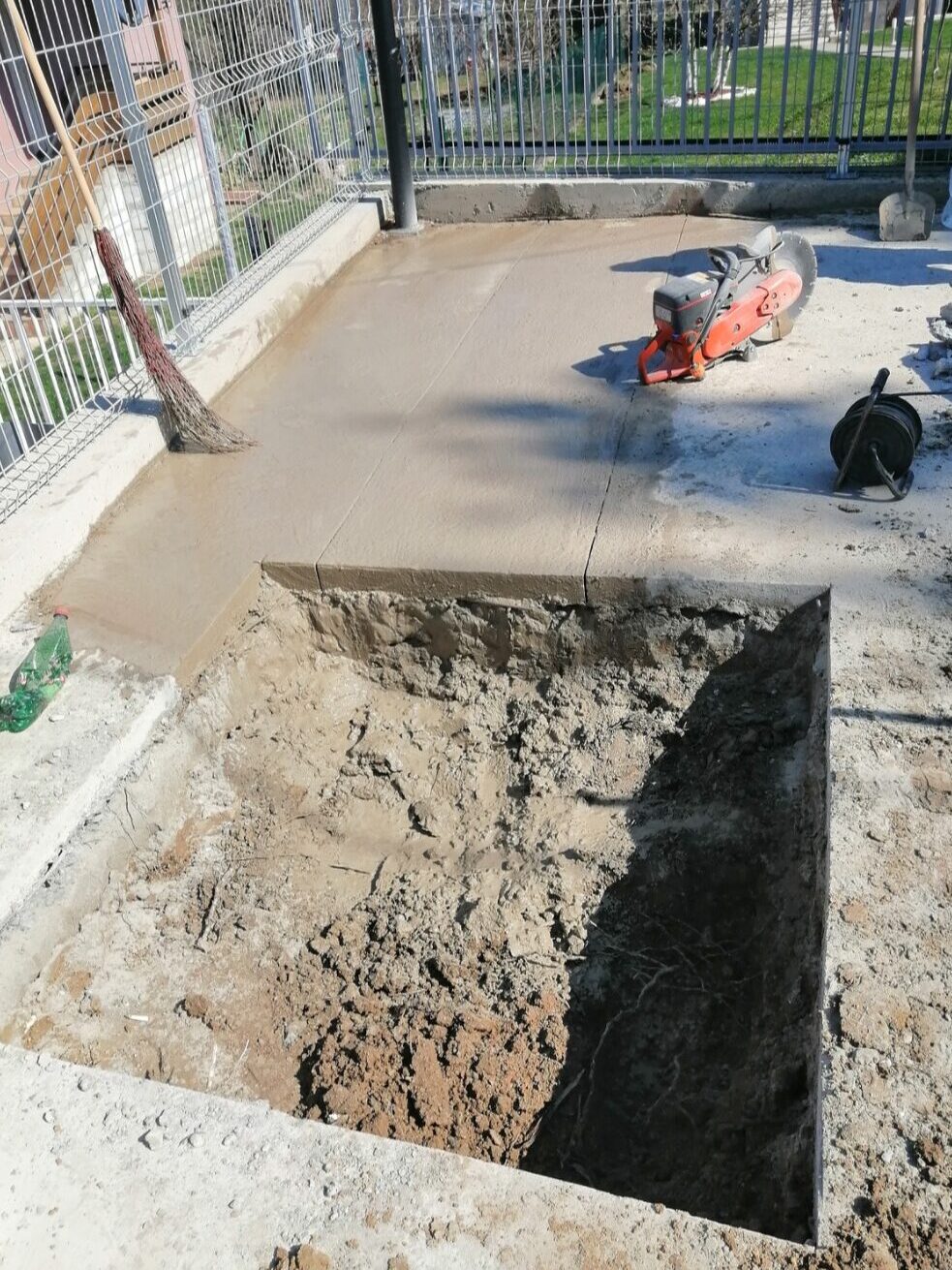

Na prve dve fotografije prikazana je otvorena pravougaona zona u dvorištu. Završni sloj betona isečen je po unapred određenim linijama, a materijal unutar označenog dela uklonjen je kako bi se pristupilo zemlji i instalacijama ispod ploče.
Dimenzije otvora moraju biti dovoljne za izvođenje planiranih radova. Preuzak iskop otežava pristup cevima, povezivanje elemenata i izradu stabilne podloge. Sa druge strane, nepotrebno veliko rušenje povećava količinu šuta i obim kasnijeg betoniranja.
Preciznim sečenjem dobijaju se ravnije ivice i smanjuje nekontrolisano pucanje okolne ploče. To je posebno važno na površinama koje ostaju u upotrebi, jer se nakon završetka instalaterskih radova otvor mora uredno zatvoriti i povezati sa postojećim betonom.
Ovakva intervencija deo je šire pripreme zidova i podova za postavljanje, zamenu ili servisiranje vodovodnih i kanalizacionih instalacija.
Određivanje položaja buduće šahte
Pre sečenja potrebno je utvrditi gde će se nalaziti revizioni otvor i na koji način će biti povezan sa postojećom kanalizacionom trasom. Šahta treba da omogući pristup važnim spojevima, promenama pravca ili mestima na kojima može biti potrebno buduće čišćenje instalacije.
Položaj se ne određuje samo prema slobodnom prostoru na površini. Potrebno je proveriti dubinu cevi, njihov pravac, udaljenost od zida i mogućnost postavljanja poklopca koji neće ometati prolaz ili korišćenje dvorišta.
Na prikazanom radu otvor je napravljen uz postojeću betonsku površinu i ogradu. Pravougaoni iskop ostavlja dovoljno mesta za rad, dok je kružni završni otvor postavljen na delu koji će kasnije omogućavati pristup instalaciji.
Ako se tokom otvaranja ustanovi da su postojeće cevi oštećene ili dotrajale, pre završetka šahte može biti potrebno fiksiranje i zamena cevi.
Kontrolisano uklanjanje betonske ploče
Nakon završetka rezova beton se uklanja postepeno. Teški komadi ne treba nekontrolisano da padaju u iskop, jer mogu oštetiti cev ili spoj koji se nalazi neposredno ispod površine.
Kada se ukloni gornji sloj, dalje kopanje izvodi se pažljivije. U zemlji se mogu nalaziti kanalizacione, vodovodne, električne ili druge instalacije koje nisu vidljive sa površine. Zbog toga se završni deo iskopa ne radi agresivno dok se ne utvrdi tačan položaj svih vodova.
Iskopana zemlja i komadi betona odvajaju se od materijala koji će eventualno biti vraćen. Građevinski šut ne treba koristiti kao neposrednu zaštitu oko cevi, jer oštre ivice mogu oštetiti instalaciju ili stvoriti neravnomeran oslonac.
Ukoliko se istovremeno izvodi nova kanalizaciona trasa, rad se nastavlja kroz postavljanje vodovodnih i kanalizacionih instalacija, uz proveru pravca, pada i svih spojeva pre zatvaranja površine.
Priprema podloge oko revizionog otvora
Nakon završetka radova na cevima priprema se stabilna podloga za zatvaranje iskopa. Zemlja se ravna i sabija u odgovarajućim slojevima kako kasnije ne bi došlo do sleganja novog betona.
Posebna pažnja posvećuje se prostoru oko revizionog otvora. On mora ostati pravilno pozicioniran i dovoljno stabilan da se tokom betoniranja ne pomeri. Visina završnog otvora usklađuje se sa površinom dvorišta i budućim poklopcem.

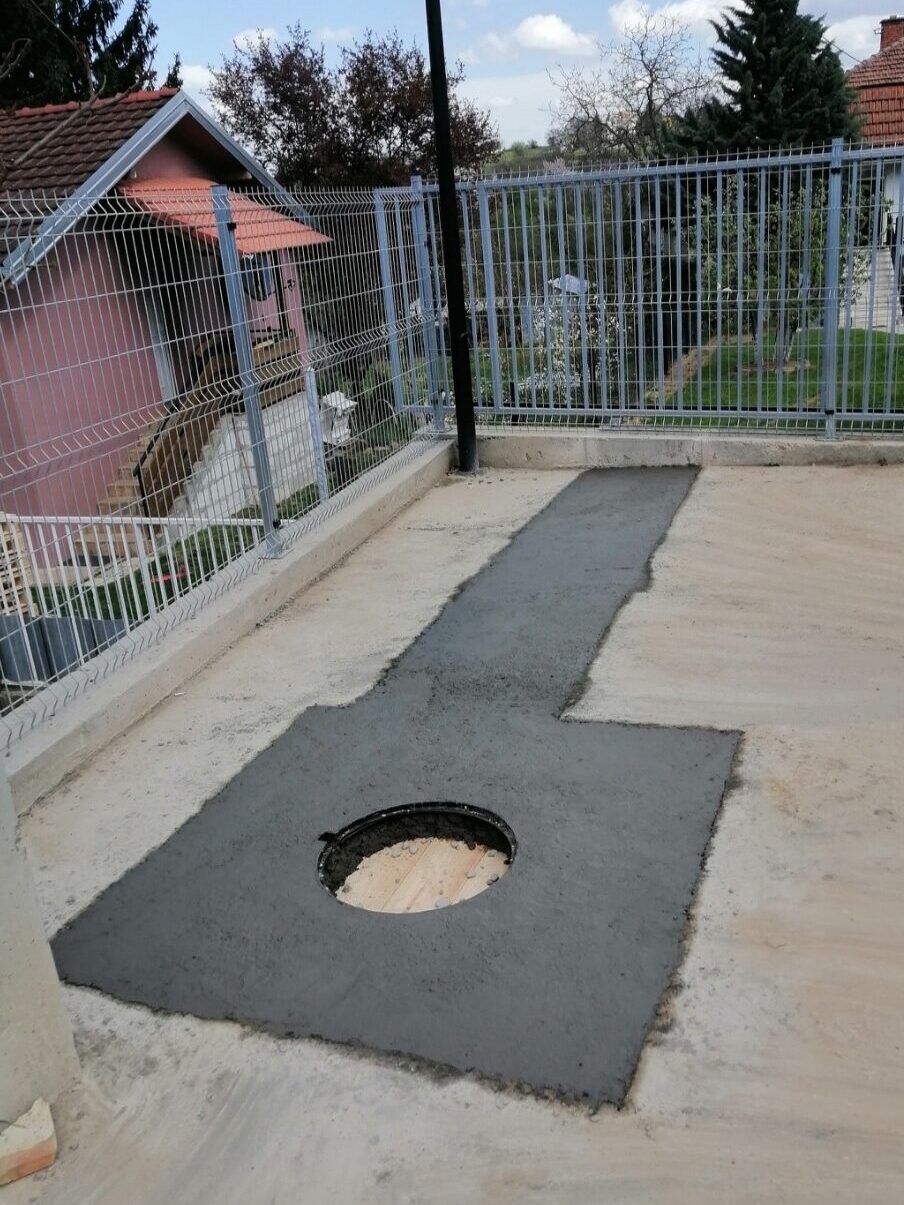

Na trećoj fotografiji vidi se nova betonska površina formirana oko kružnog otvora. Popravljen je i deo trase koji vodi prema njemu, dok su ivice novog betona povezane sa postojećom pločom.
Cilj nije samo zatvoriti prethodno otvorenu rupu. Obnovljeni deo mora biti dovoljno čvrst za predviđeno opterećenje i oblikovan tako da se voda ne zadržava uz otvor ili spoj novog i starog betona.
Betoniranje nakon završenih instalaterskih radova
Pre sipanja novog betona proverava se da su svi radovi na instalaciji završeni. Kanalizacioni spojevi moraju biti pravilno povezani, cev stabilna, a protok proveren dok je sistem još dostupan.
Nakon toga postavlja se beton oko revizionog otvora i duž sanirane trase. Površina se ravna prema okolnom podu, ali poklopac šahte mora ostati dostupan i ne sme biti trajno prekriven.
Spoj starog i novog betona predstavlja važnu zonu. Nepravilno pripremljene ivice ili nedovoljno zbijena podloga mogu kasnije dovesti do pucanja i odvajanja zakrpe. Zbog toga se površina pre betoniranja čisti, a novi sloj postavlja na stabilnu osnovu.
Dok beton ne dostigne dovoljnu čvrstoću, površina se štiti od opterećenja, udaraca i prolaska teške opreme.
Značaj dostupnog revizionog otvora
Kanalizaciona šahta omogućava lakši pristup instalaciji u slučaju kontrole, čišćenja ili buduće intervencije. Bez odgovarajućeg revizionog mesta, rešavanje problema može zahtevati ponovno sečenje betona i otvaranje iste površine.
Poklopac mora dobro nalegati, ali istovremeno treba da se može ukloniti bez lomljenja okolnog betona. Prostor oko njega treba održavati čistim i ne prekrivati ga trajnim elementima koji bi sprečili pristup.
Za podatke koji se odnose na javnu kanalizacionu mrežu i prijavu kvarova dostupan je zvanični sajt JKP „Vodovod i kanalizacija” Novi Sad.
Ovaj posao pripada sekciji Radovi, u kojoj su prikazane stvarne vodoinstalaterske intervencije sa terena. Izvedeno sečenje betona – priprema za zidanje šahte omogućilo je kontrolisano otvaranje ploče, pristup instalacijama i formiranje stabilne završne površine oko novog revizionog otvora.
