Postavljanje cevi za navodnjavanje travnjaka izvedeno je tokom uređenja prostora oko novog objekta, pre završnog ravnanja zemljišta i formiranja zelenih površina. Na fotografijama se vide crne cevi položene kroz pripremljene rovove između kuće, ograde i potpornih zidova, kao i odvojeni vodovi namenjeni različitim delovima budućeg sistema.
Kod ovakvog rada važno je da se položaj cevi odredi pre završnog uređenja dvorišta. Kada se postavi travnjak, staze ili druge spoljne površine, svaka naknadna izmena zahteva novo kopanje i oštećivanje već uređenog terena. Zbog toga se raspored sistema planira prema obliku parcele, položaju objekta i zonama koje će biti potrebno redovno zalivati.
Na ovom radu ekipa Vodoinstalater Novi Sad pripremila je trase, položila vodove kroz dvorište i ostavila instalaciju dostupnom za povezivanje sa ventilima, razdelnicima i završnim elementima sistema za navodnjavanje.
Postavljanje cevi za navodnjavanje travnjaka prema rasporedu dvorišta

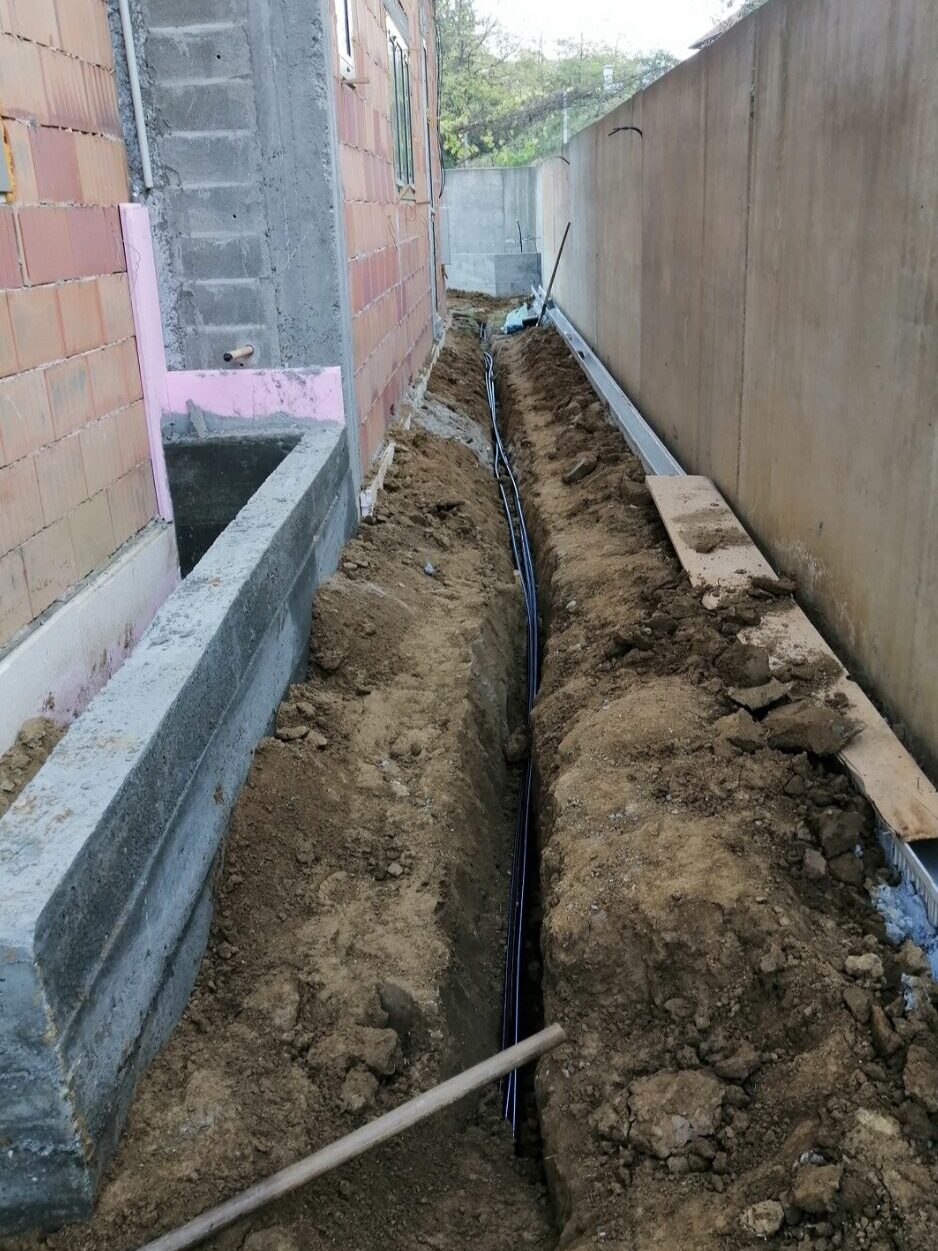

Na fotografijama je prikazano nekoliko delova trase. Jedan vod prolazi kroz uzak prostor između objekta i spoljnog zida, dok su drugi vodovi postavljeni duž bočne strane kuće i oko buduće zelene površine. Ovakav raspored omogućava da se voda dovede do više delova dvorišta bez nepotrebno dugih bočnih priključaka.
Pre iskopa potrebno je odrediti gde će se nalaziti travnjak, biljke, staze i drugi elementi dvorišta. Položaj cevi ne treba planirati samo prema trenutnom stanju gradilišta, već prema konačnom uređenju prostora.
Ako se sistem deli na više zona, do pojedinih delova parcele mogu se sprovesti odvojeni vodovi. Na taj način moguće je kontrolisati zalivanje različitih površina i prilagoditi rad sistema potrebama travnjaka, ukrasnog bilja ili drugih zelenih zona.
Pravac cevi treba da bude što pregledniji, sa što manje nepotrebnih promena smera. Time se olakšavaju montaža, kasnije povezivanje i eventualno održavanje instalacije.
Priprema rovova za cevi sistema navodnjavanja

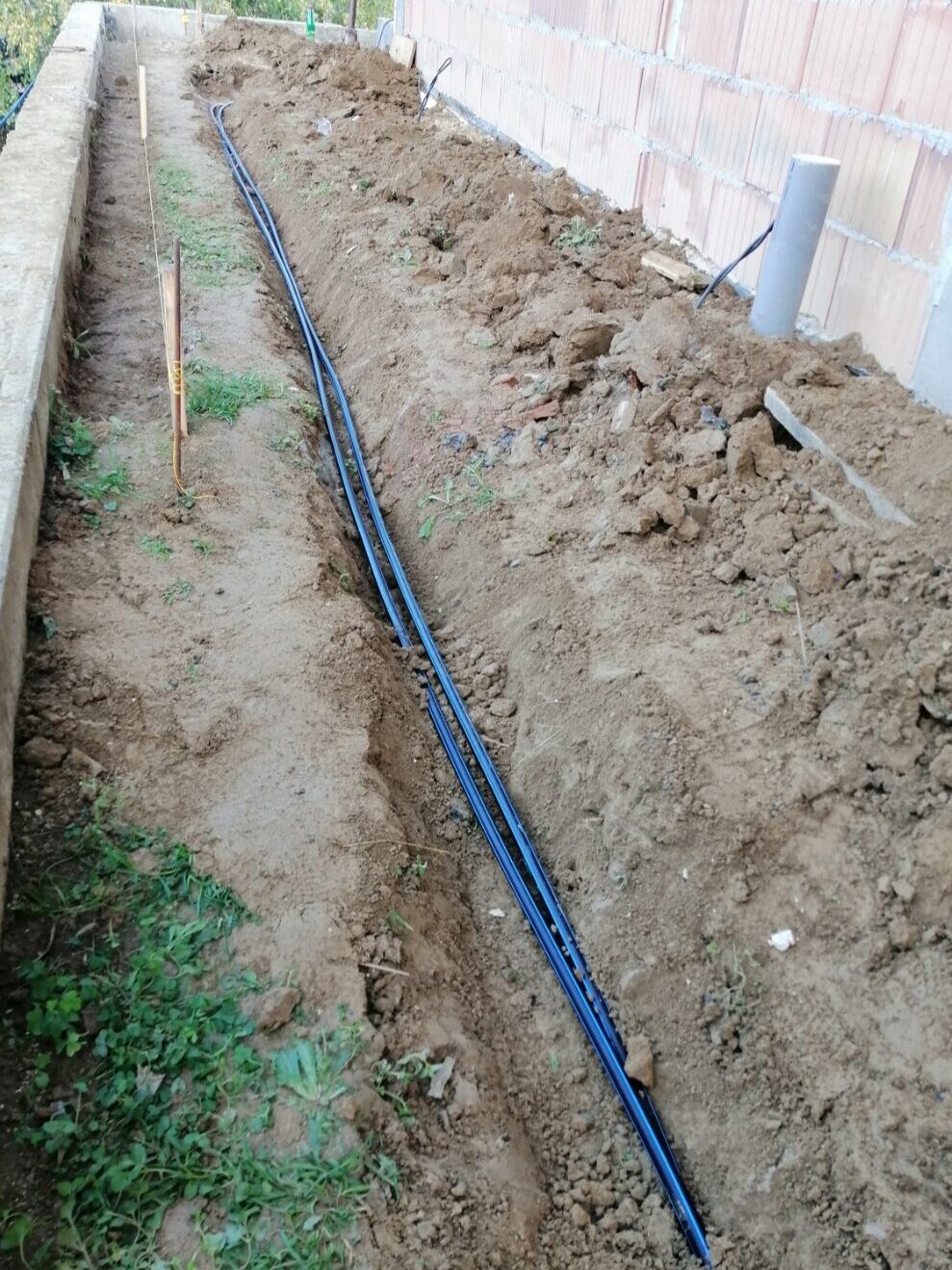

Rovovi su iskopani uz objekat i duž potpornih zidova, na mestima na kojima cevi neće smetati budućim građevinskim radovima. Širina rova mora omogućiti da se vodovi polože bez uvijanja i jakog savijanja, ali nije potrebno uklanjati više zemlje nego što je neophodno.
Dno trase treba očistiti od oštrog kamenja, komada cigle, betona i drugih predmeta koji bi mogli da oštete cev. Posebna pažnja potrebna je pored nedovršenih objekata, gde se u zemlji često nalaze ostaci građevinskog materijala.
Na fotografijama se vide duže deonice na kojima je postavljeno više paralelnih cevi. Svaki vod treba da bude raspoređen tako da se ne ukršta nepotrebno sa drugim instalacijama i da ostane dovoljno prostora za njegovo pravilno povezivanje.
Ovakvi radovi mogu biti povezani sa širim postavljanjem vodovodnih i kanalizacionih instalacija, naročito kada se tokom izgradnje objekta istovremeno pripremaju svi podzemni vodovi u dvorištu.
Polaganje crnih PE cevi kroz dvorište

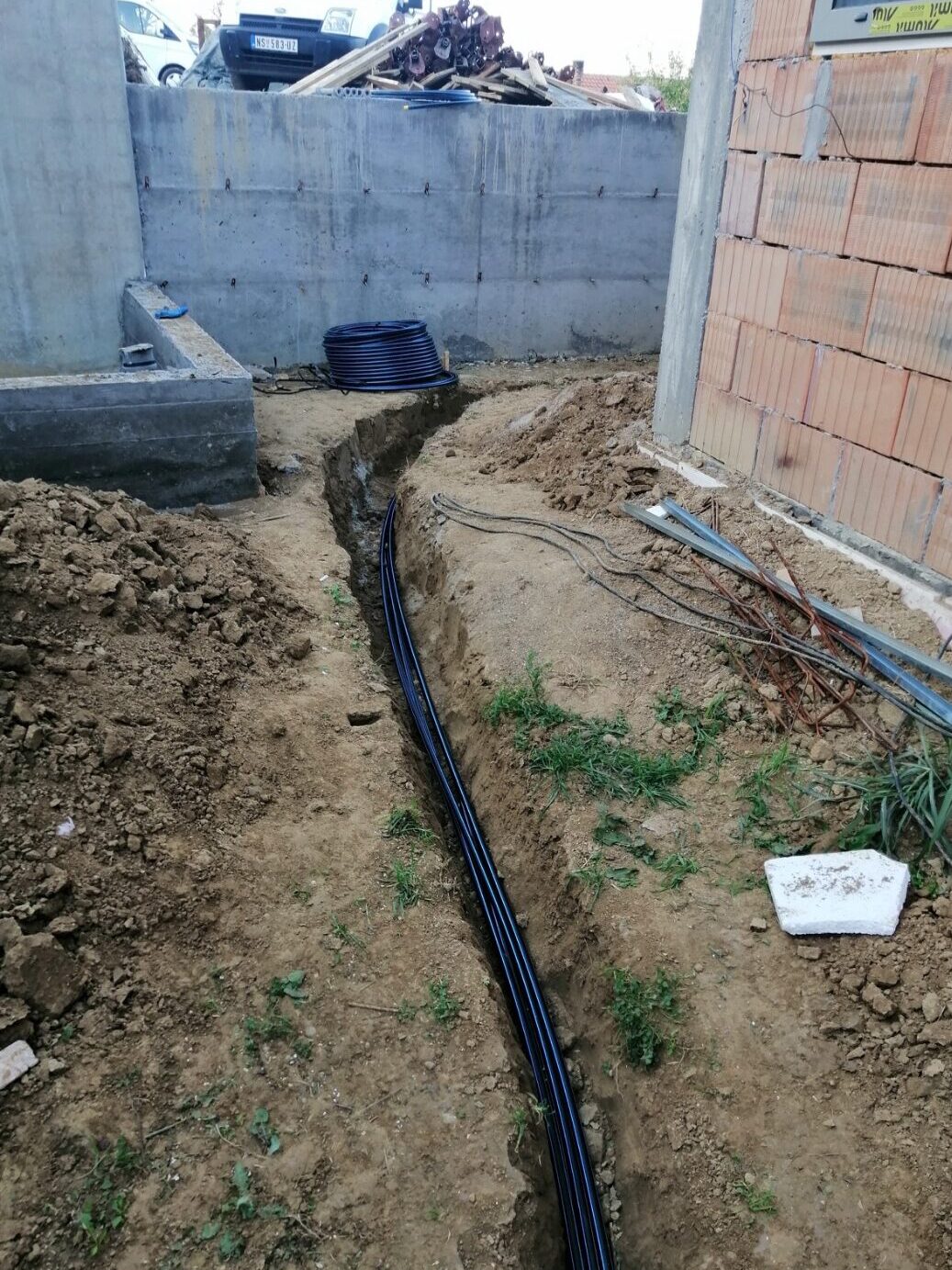

Za spoljne vodove navodnjavanja često se koriste savitljive cevi koje se mogu sprovesti kroz duže trase sa manjim brojem spojeva. Na ovom radu cevi su razmotane duž pripremljenih kanala i položene prema unapred određenim pravcima.
Cev ne treba ostaviti zategnutu između dve tačke. Potrebno je omogućiti da prirodno prati trasu, bez oštrih preloma i jakog pritiska uz zidove rova. Na mestima promene pravca ostavlja se dovoljan luk kako se materijal ne bi deformisao.
Broj spojeva u zemlji treba svesti na potrebnu meru. Svaki dodatni nastavak predstavlja mesto koje mora biti pravilno zaptiveno i provereno pre zatrpavanja. Kada uslovi dozvoljavaju, pouzdanije je postaviti duži neprekinuti segment cevi.
Ako tokom rada postoji oštećena ili nepravilno postavljena cev, potrebno je izvršiti fiksiranje ili zamenu cevi dok je rov još otvoren. Naknadna intervencija zahtevala bi ponovno uklanjanje zemlje i oštećivanje završene zelene površine.
Odvojeni vodovi za različite zone zalivanja

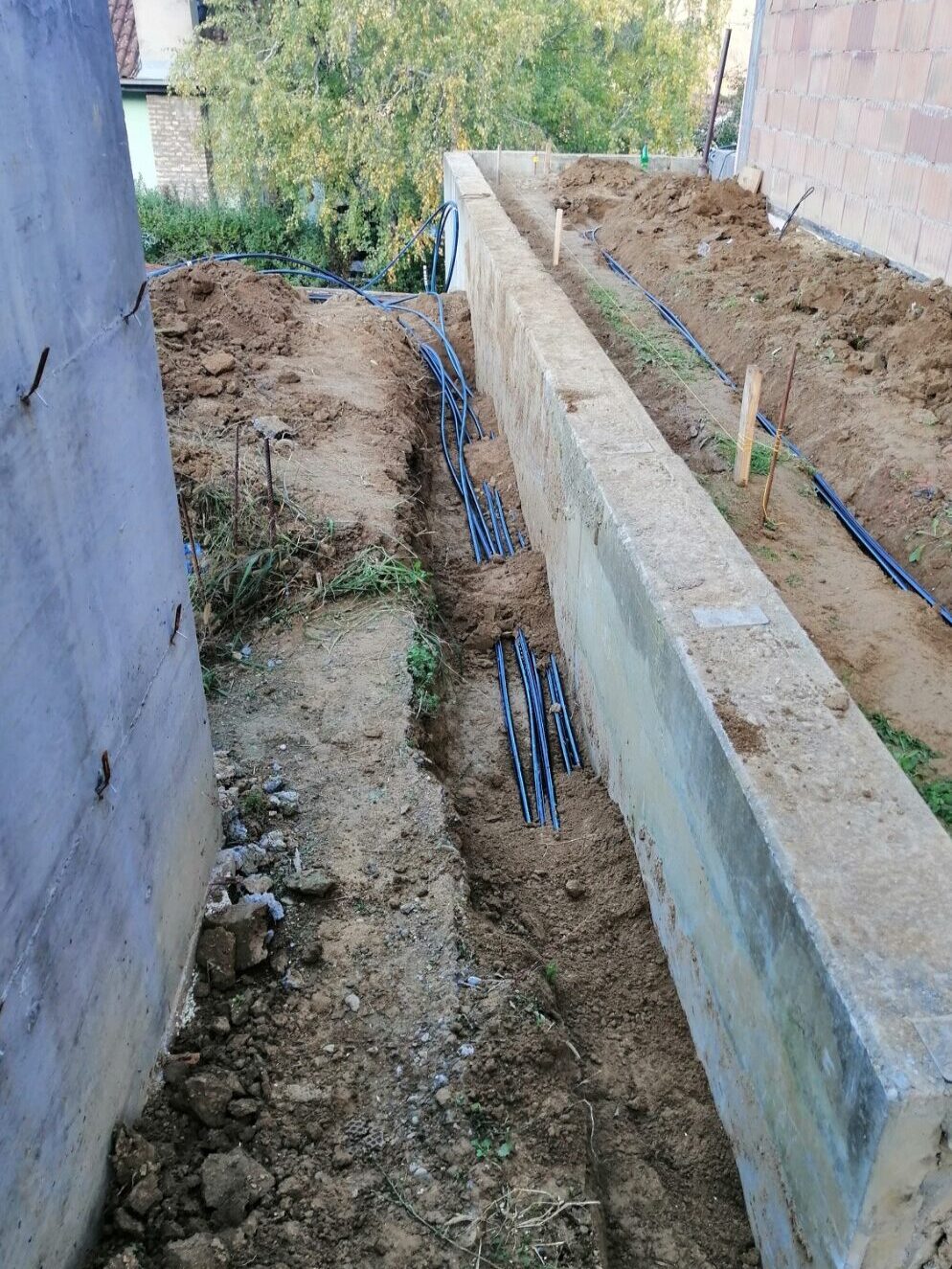

Na fotografijama se vidi više cevi koje prolaze kroz zajedničku trasu. Takav raspored može da omogući formiranje više nezavisnih zona sistema. Svaka zona kasnije se povezuje sa odgovarajućim ventilom i završnim elementima za zalivanje.
Podela sistema na zone korisna je kada pojedini delovi dvorišta nemaju iste potrebe za vodom. Travnjak koji je veći deo dana izložen suncu može zahtevati drugačiji režim od površine koja se nalazi u senci objekta ili zida.
Odvojeni vodovi omogućavaju i lakšu kontrolu sistema. Ako je potrebno servisirati jednu zonu, ostatak instalacije može ostati u funkciji. Zbog toga se pre polaganja cevi određuje gde će se nalaziti razdelnik i iz kog pravca će se svaki vod nastaviti prema svojoj površini.
Na krajevima cevi ostavlja se dovoljna dužina za kasnije povezivanje. Prekratko odsečen vod može otežati montažu ventila, prskalica ili drugih elemenata i zahtevati dodatne spojnice.
Provera cevi pre zatrpavanja
Kada su sve trase položene, sistem se pregleda dok je još potpuno dostupan. Proverava se da li su cevi neoštećene, pravilno raspoređene i zaštićene na mestima prolaska pored zidova, temelja ili drugih instalacija.
Nakon povezivanja izvora vode instalacija treba da se proveri pod pritiskom. Kontrolišu se svi spojevi i završeci kako bi se utvrdilo da li postoji curenje. Rovovi se ne zatvaraju dok se ne potvrdi da svi delovi sistema pravilno drže pritisak.
Ako je tokom gradnje neka cev pritisnuta, savijena ili oštećena alatom, problem treba rešiti pre zatrpavanja. Čak i malo oštećenje može kasnije izazvati gubitak vode i natapanje zemlje na mestu koje nije predviđeno za zalivanje.
Fotografisanje otvorenih trasa predstavlja korisnu evidenciju. Nakon formiranja travnjaka više neće biti vidljivo gde cevi prolaze, pa fotografije mogu pomoći tokom budućih radova u dvorištu.
Zatrpavanje trase i priprema zemljišta
Nakon uspešne provere cevi se prvo prekrivaju slojem zemlje bez krupnog kamenja i građevinskog otpada. Materijal se dodaje pažljivo sa bočnih strana kako se vodovi ne bi pomerili ili ukrstili.
Rovovi se zatim postepeno popunjavaju. Zemljište treba vratiti tako da se smanji mogućnost kasnijeg sleganja i pojave udubljenja na travnjaku. Ovaj deo rada povezan je sa pravilnom pripremom zidova i podova i drugih površina oko objekta pre završnog uređenja.
Tek nakon zatvaranja rovova, nivelacije terena i završetka težih građevinskih radova može se pristupiti pripremi zemljišta i formiranju travnjaka. Na taj način cevi ostaju zaštićene, a nova zelena površina ne mora ponovo da se raskopava.
Više opštih informacija o načinima i sistemima zalivanja dostupno je na stranici Irrigation.
Ovaj posao je deo sekcije Radovi, u kojoj se prikazuju stvarne intervencije i izvedeni radovi na terenu. Postavljanje cevi za navodnjavanje travnjaka obuhvatilo je pripremu više dvorišnih trasa, polaganje odvojenih vodova i kontrolu instalacije pre zatrpavanja i završnog uređenja prostora.
